Am Beispiel einer Karteikartenbox schauen wir nun, wie die Unterlagen für die Planung des Werkstückes richtig aussehen sollen.

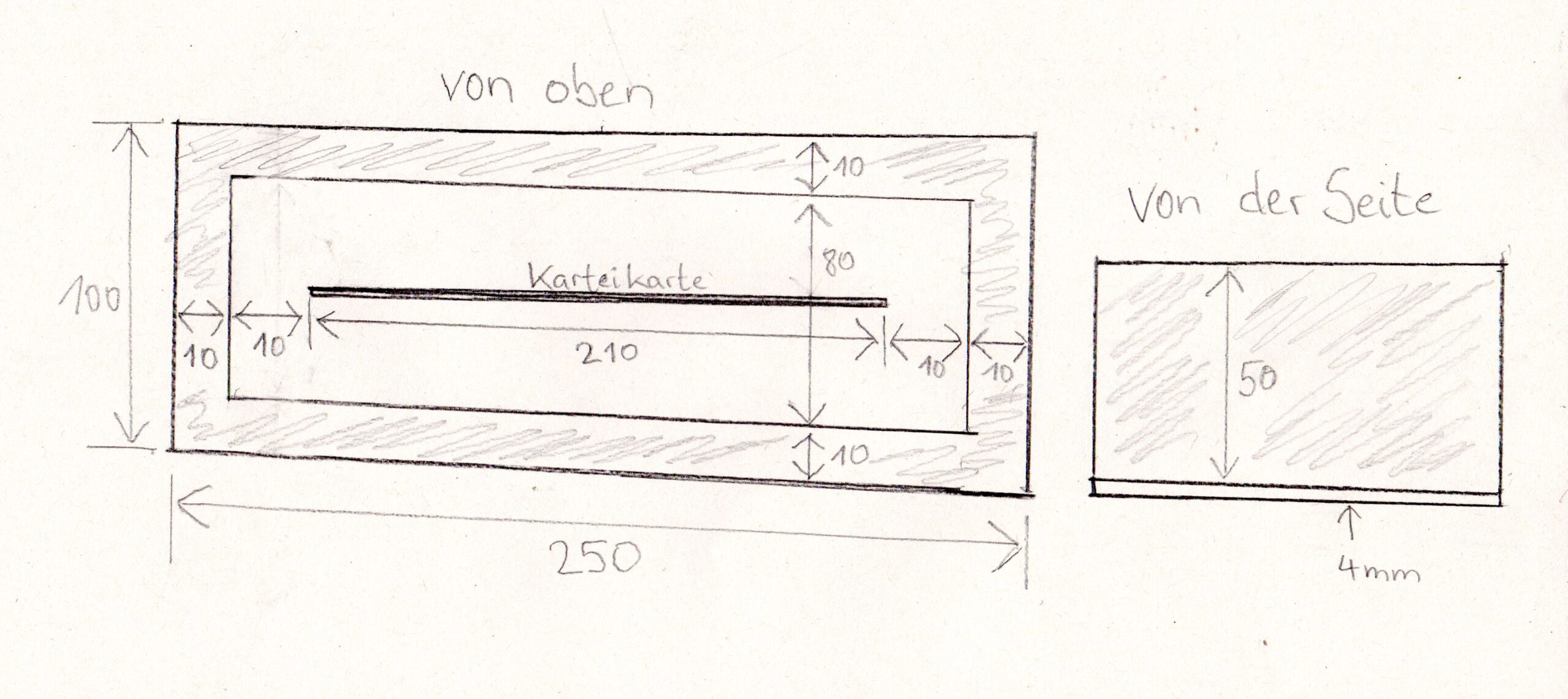

Die Skizze
Die Skizze dient dazu, herauszufinden, welche Maße die einzelnen Bauteile haben müssen, damit am Schluss Deine Karteikarten auch gut in die Box passen.
Bedenke, dass bei der Skizze alle Teile der Box zu sehen sein sollten, damit Du auch keine Maße vergisst. Sollte eine Ansicht nicht ausreichen, ist es meistens hilfreich, eine zweite Ansicht hinzuzufügen, also z. B. von oben und von der Seite.
Die Skizze ist keine technische Zeichnung! Daher sind die Regeln für die Anfertigung der Zeichnung auch nicht so streng. Mit Lineal solltest Du aber trotzdem zeichnen.
Aus der Skizze sollen alle benötigten Maße hervorgehen. Vergiss nie, die Dicke des Materials mit einzuplanen!
